Moduł zwrotny LSZH Single Mode 8fo 12fo 24fo MPO MTP i kabel krosowy zwrotny MTP

  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa KCO
Orzecznictwo ISO9001, RoHS
Numer modelu KCO-LB-MPOA-G657A1-24
Minimalne zamówienie negocjacja
Cena negotiable
Szczegóły pakowania Torba PE, karton, drewniana rolka
Czas dostawy 2 ~ 5 dni po otrzymaniu płatności
Zasady płatności Western Union, T/T, L/C
Szczegóły Produktu
Złącze MPO Błonnik MM, OM1, OM2, OM3, OM4, OM5
Okładka PVC, LSZH Strata wtrąceniowa 0,2dB
Strata zwrotu 55dB Średnica 2,0 mm, 3,0 mm
Długość 1, 3, 5, 7, 10, 15, 20, ... P/N KCO-LB-MPOA-G657A1-24
Liczba włókien 8 włókien, 12 włókien, 24 włókien Kolor Różowy, fioletowy, dostosowany
Podkreślić

Światłowód LSZH MPO MTP

,

kabel krosowy 8fo MTP
Zostaw wiadomość
opis produktu
Przegląd produktu

Moduł Loop Back MPO/APC Single Mode G657A1 — Kabel krosowy Loop Back MTP/APC, dostępny w wersjach 8, 12 i 24-włóknowych. Zaprojektowane do okablowania szkieletowego o dużej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien, te zespoły umożliwiają szybkie wdrożenie, jednocześnie skracając czas i koszty instalacji i rekonfiguracji sieci.

Zespoły kabli taśmowych i wielordzeniowych MPO/MTP są używane do łączenia kaset, paneli lub rozgałęzień. Są oferowane w standardowych wersjach 8, 12, 24 lub 48 rdzeniowych, wykorzystując kompaktową i wytrzymałą strukturę mikrokabli. Kompaktowy kabel optymalizuje wykorzystanie przestrzeni kablowej i poprawia przepływ powietrza.

Te kable MPO/MTP są zbudowane z najwyższej jakości komponentów. Dostępne są wersje Elite o niskich stratach, charakteryzujące się niskimi stratami wtrąceniowymi dla wymagających sieci o wysokiej przepustowości, w których budżety mocy są krytyczne.

Zastosowania modułów Loopback

Moduły loopback MPO/MTP są szeroko stosowane w środowiskach testowych, szczególnie w sieciach równoległych 40/100G. Są one zbudowane do łączenia pozycji nadajnika (TX) i odbiornika (RX) interfejsów transceiverów MTP.

Urządzenia loopback MPO/MTP ułatwiają i przyspieszają testowanie strat wtrąceniowych (IL) segmentów sieci optycznych poprzez podłączenie ich do magistrali MTP lub kabli krosowych. Urządzenia te umożliwiają weryfikację i testowanie transceiverów z interfejsami MTP — takich jak urządzenia 40GBASE-SR4 QSFP+ lub 100GBASE-SR4.

Dane techniczne
Poziom wydajności: Standard vs. Elite
Złącze Tryb Powierzchnia czołowa IL max (dB) — Standard RL min (dB) — Standard IL max (dB) — Elite RL min (dB) — Elite
MPO/MTP SM 12F/APC ≤0.70 ≥60 ≤0.35 ≥60
MPO/MTP SM 24F/APC ≤0.75 ≥60 ≤0.35 ≥60
MPO/MTP MM 12F/PC ≤0.50 ≥20 ≤0.35 ≥20
MPO/MTP MM 24F/PC ≤0.50 ≥20 ≤0.35 ≥20
Indeks interferencji MPO
Typ złącza Przedmiot testu Min Max
MPO PC ROC_X (abs) (mm) 500 —
ROC_Y (abs) (mm) 50 —
Angle_X (deg) -0.2 0.2
Angle_Y (deg) -0.2 0.2
Max. DH All Fiber (nm) -600 600
Max. DH Ave (nm) -300 300
Max. DH Adj (nm) -300 300
Max. Core Dip (nm) -300 300
Fiber Height (nm) -300 300
MPO APC ROC_X (abs) (mm) 500 —
ROC_Y (abs) (mm) 50 —
Angle_X (deg) -0.2 0.2
Angle_Y (deg) 7.8 8.2
Max. DH All Fiber (nm) -600 600
Max. DH Ave (nm) -300 300
Max. DH Adj (nm) -300 300
Specyfikacje wydajności złączy
Model SM MM
Liczba włókien w złączu 8, 12, 24 rdzenie
Polerowanie PC, APC
Kolor obudowy Standard (zielony), Elite (żółty) Standard (beżowy), Elite (cyjanowy)
Straty wtrąceniowe — typ standardowy Mniej niż 0.7 dB Mniej niż 0.5 dB
Straty wtrąceniowe — typ Elite Mniej niż 0.35 dB Mniej niż 0.3 dB
Straty powrotne PC >50 dB, APC >60 dB >30 dB
Trwałość (500 połączeń) Mniej niż 0.2 dB
Długość fali testowej 1310 / 1550 nm 850 / 1300 nm
Specyfikacje wydajności kabla światłowodowego
Parametr Specyfikacja
Typ włókna OS2, OM1, OM2, OM3, OM4
Liczba włókien 8, 12, 24, 48, 72, 96, 144 rdzenie
Średnica kabla 3.0 mm, 5.5 mm lub niestandardowa
Kolor płaszcza Żółty, pomarańczowy, cyjanowy, fioletowy
Materiał płaszcza OFNR, OFNP, PVC, LSZH
Wytrzymałość na rozciąganie 500 N
Temperatura pracy -20 do 70 °C
Temperatura przechowywania -40 do 75 °C
Obrazy produktów

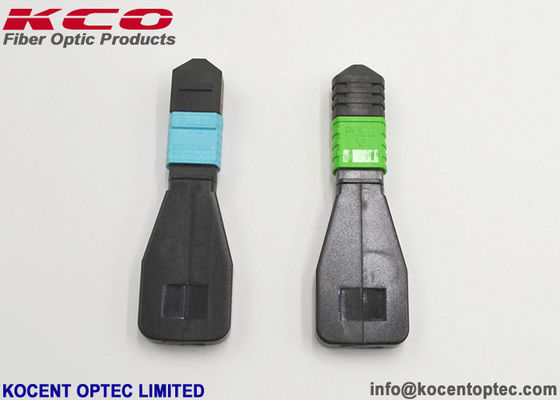

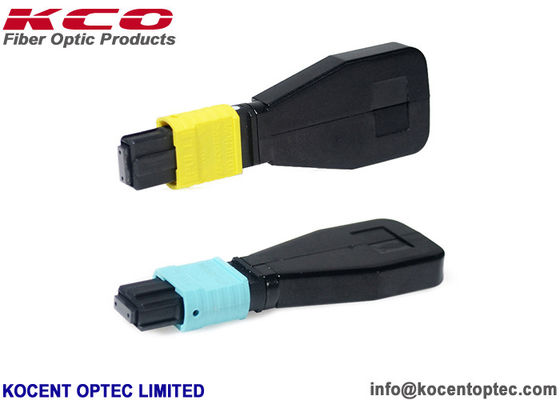

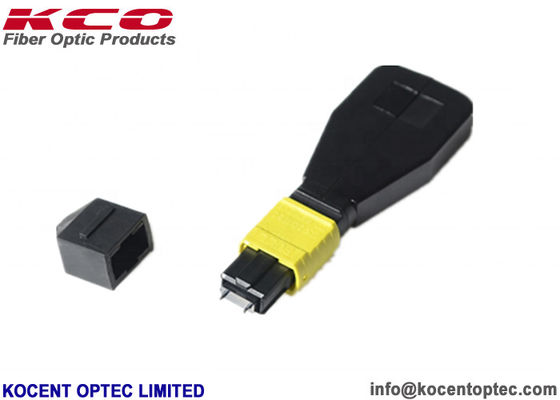

MPO MTP single mode loopback module with 12 fiber APC connectors MPO MTP loopback patch cord 24 fiber single mode G657A1 close-up view MPO MTP loopback module connector endface and housing detail
