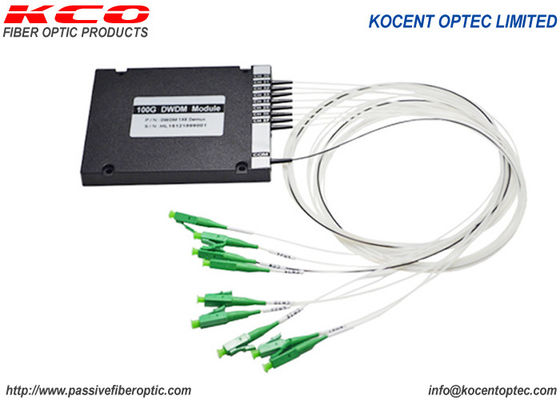

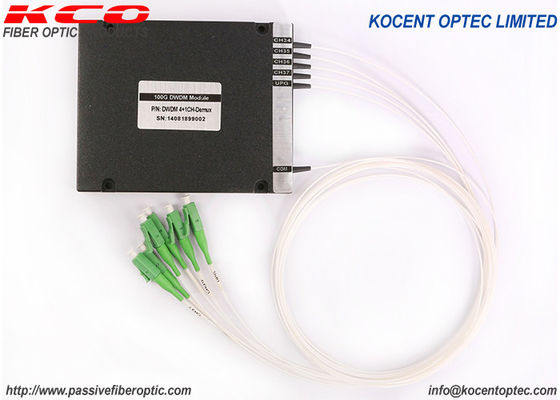

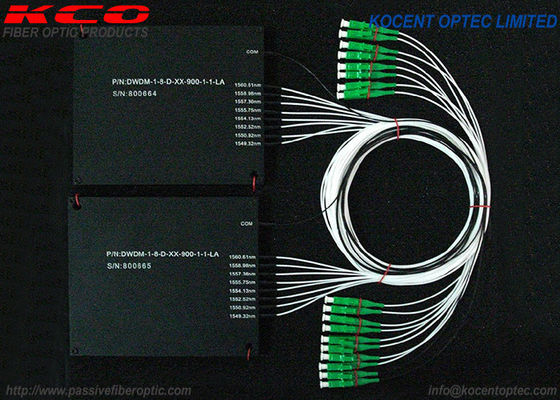

Włókno optyczne DWDM Gęsta długość fali Dywizja Multiplekser ABS Modularny LC APC 100G 8CH

Gęsty multiplekser z podziałem falowym (DWDM): DWDM jest definiowany w oparciu o częstotliwości.

Węższe odstępy między długościami fal w DWDM pozwalają na umieszczenie większej liczby kanałów na jednym światłowodzie, ale wiąże się to z wyższymi kosztami wdrożenia i eksploatacji.

DWDM jest przeznaczony do systemów z ponad ośmioma aktywnymi długościami fal na światłowód.

DWDM precyzyjnie dzieli widmo, mieszcząc ponad 40 kanałów w zakresie częstotliwości pasma C.

Każdy sygnał przenoszony jest przez osobną długość fali światła, a określenie „gęsty” w DWDM odnosi się do jego zdolności do obsługi do 80 różnych długości fal. Każda długość fali ma szerokość około 0,8 nanometra i współdzieli pojedynczy światłowód optyczny.

Dzięki DWDM dostawcy znaleźli różne techniki umożliwiające upakowanie 40, 88 lub 96 długości fal o stałym odstępie w widmie pasma C światłowodu.

W pasywnych systemach, rozwiązaniach bez zasilania, transceiver xWDM znajduje się bezpośrednio w przełączniku danych. Wyjście z transceivera xWDM jest podłączone do pasywnego multipleksera, który łączy i rozdziela, multipleksuje i demultipleksuje różne sygnały. Ponieważ transceiver xWDM znajduje się w przełączniku danych, oznacza to, że cała funkcjonalność xWDM jest wbudowana w przełącznik danych.

Aktywne rozwiązania CWDM/DWDM to samodzielne systemy zasilane prądem zmiennym lub stałym, oddzielone od przełącznika. Zadaniem samodzielnego systemu jest odebranie sygnału optycznego krótkiego zasięgu ze światłowodu lub przełącznika IP i przekształcenie go w sygnał xWDM dalekiego zasięgu. Ta konwersja OEO (optyczna do elektrycznej do optycznej) jest obsługiwana przez transponder. Przekształcony sygnał xWDM jest następnie przesyłany za pomocą transceiverów i multiplekserów. Ze względu na oddzielenie rozwiązania transportowego xWDM od faktycznego przełącznika, systemy aktywne są zazwyczaj bardziej złożone niż rozwiązania pasywne, wbudowane.

• Jedną z najlepszych cech wdrażania DWDM w elastycznym systemie linii fotonicznej jest niezależność sygnału – możliwość obsługi wielu generacji transponderów niezależnie od formatu, szybkości transmisji danych, szybkości symbolowej itp.
• Wiele sieci zaprojektowanych dla 10 i 40 Gb/s przenosi obecnie kanały 200 Gb/s, a wiele, które zostały wdrożone z możliwością elastycznego siatki, przenosi obecnie sygnały 400 Gb/s, a nawet 800 Gb/s!
• Dzięki DWDM dostawcy znaleźli różne techniki umożliwiające upakowanie 40, 88 lub 96 długości fal o stałym odstępie w widmie pasma C światłowodu.

• Odstęp między kanałami 100 GHz ITU (100 GHz ITU)
• Niskie straty wtrąceniowe
• Szerokopasmowa transmisja
• Wysoka izolacja kanałów
• Wysoka stabilność i niezawodność
• Ścieżka optyczna bez epoksydów

• System DWDM
• Sieci CATV
• Systemy PON
• Systemy FTTx
