Charakterystyka |
Warunki |
Wartości określone |
Jednostki |
|
|---|---|---|---|---|
|
Charakterystyka optyczna |
||||
|
Zmniejszenie |
1310 nm |
≤ 0.35 |
[dB/km] |
|
|
1383nm ((po H2- starzenie się) |
≤ 0.35 |
[dB/km] |
||
|
1460 nm |
≤ 0.25 |
[dB/km] |
||
|
1490 nm |
≤ 0.23 |
[dB/km] |
||
|
1550 nm |
≤ 0.21 |
[dB/km] |
||
|
1625 nm |
≤ 0.23 |
[dB/km] |
||
|
Atenuacja w porównaniu z długością fali Maksymalna różnica α |
1285-1330 nm, w odniesieniu do 1310 nm |
≤ 0.03 |
[dB/km] |
|
|
1525-1575nm, w odniesieniu do 1550nm |
≤ 0.02 |
[dB/km] |
||
|
Długość fali zerowego rozpraszania (λ)0) |
- Tak. |
1300-1324 |
[nm] |
|
|
Zerowa nachylenie rozpraszania (S)0) |
- Tak. |
≤ 0.092 |
[ps/nm]2·km) ] |
|
|
PMD |
Maksymalna ilość pojedynczych włókien |
- Tak. |
≤ 0.1 |
[ps/√km] |
| Wartość projektowania linku ((M=20,Q=0,01%) |
- Tak. |
≤ 0.06 |
[ps/√km] |
|
| Typowa wartość |
- Tak. |
0.04 |
[ps/√km] |
|
|
Długość fali odcięcia kabla (λ)CC) |
- Tak. |
≤ 1260 |
[nm] |
|
|
Prężnik pola trybu (MFD) |
1310 nm |
8.4-9.2 |
[μm] |
|
|
1550 nm |
9.3-10.3 |
[μm] |
||
|
Efektywny indeks grupy załamania ((NEff) |
1310 nm |
1.466 |
- Tak. |
|
|
1550 nm |
1.467 |
- Tak. |
||
|
Rozbieżności punktowe |
1310 nm |
≤ 0.05 |
[dB] |
|
|
1550 nm |
≤ 0.05 |
[dB] |
||
|
Cechy geometryczne |
||||
|
Średnica okładzin |
- Tak. |
125.0±0.7 |
[μm] |
|
|
Nieokrągłość powłoki |
- Tak. |
≤ 0.7 |
[%] |
|
|
Średnica powłoki |
- Tak. |
235-245 |
[μm] |
|
|
Błąd koncentryczności powłoki |
- Tak. |
≤ 12.0 |
[μm] |
|
|
Nieokrągłość powłoki |
- Tak. |
≤ 6.0 |
[%] |
|
|
Błąd w koncentryczności okładzin rdzenia |
- Tak. |
≤ 0.5 |
[μm] |
|
|
Kręgosłup (radiusz) |
- Tak. |
≥ 4 |
[m] |
|
|
Długość dostawy |
- Tak. |
Do 50.4 |
[km/roll] |
|
|
Charakterystyka środowiska |
1310nm, 1550nm i 1625nm |
|||
|
Zmniejszenie zależności od temperatury |
-60°C do +85°C |
≤ 0.05 |
[dB/km] |
|
|
Zmniejszenie wywołane cyklem temperatury i wilgotności |
-10°C do +85°C, 98% RH |
≤ 0.05 |
[dB/km] |
|
|
Zmniejszenie zależności od wody |
23°C, przez 30 dni |
≤ 0.05 |
[dB/km] |
|
|
Zmniejszenie zależności od wilgoci |
85°C i 85% RH, przez 30 dni |
≤ 0.05 |
[dB/km] |
|
|
Suche starzenie się w cieple |
85°C, przez 30 dni |
≤ 0.05 |
[dB/km] |
|
|
Specyfikacja mechaniczna |
||||
|
Test dowodowy |
- Tak. |
≥ 9.0 |
[N] |
|
|
- Tak. |
≥ 1.0 |
[%] |
||
|
- Tak. |
≥ 100 |
[kpsi] |
||
|
Zmniejszenie wywołane makrobęgiem |
10 Obroty wokół mandry o promieniu 15 mm |
1550 nm |
≤ 0.03 |
[dB] |
| 10 Obroty wokół mandry o promieniu 15 mm |
1625 nm |
≤ 0.1 |
[dB] |
|
| 1 Obrót wokół mandry o promieniu 10 mm |
1550 nm |
≤ 0.1 |
[dB] |
|
| 1 Obrót wokół mandry o promieniu 10 mm |
1625 nm |
≤ 0.2 |
[dB] |
|
| 1 Obrót wokół rury o promieniu 7,5 mm |
1550 nm |
≤ 0.5 |
[dB] |
|
| 1 Obrót wokół rury o promieniu 7,5 mm |
1625 nm |
≤ 1.0 |
[dB] |
|
|
Siła paska powlekania |
średnia siła typowa |
1.5 |
[N] |
|
|
siła szczytowa |
1.3-8.9 |
[N] |
||
|
Dynamiczny parametr zmęczeniad) |
- Tak. |
≥ 20 |
- Tak. |
|
Wszystkie produkty
-
Fiber Optic Splitter
-
Fiber Optic Patch Cord
-
Fiber Optic Fast Connector
-
Multiplekser z podziałem długości fali
-
Fiber Optic Splice Closure
-
Fiber Optic Terminal Box
-
MPO MTP Patch Cord
-
Optical Fiber Cable
-
Fiber Optic Attenuator
-
Fiber Optic Connectors
-
Fiber Optic Adapter
-
Fiber Optic Polishing Equipment
-
Fiber Optic Tools
-
GPON ONU
-
SFP Fiber Optic Transceiver
-
Pan Henry ThaiKocent Optec Limited to nasz wieloletni partner. -
Panie PabloByłem zaskoczony, kiedy złożyłem pierwsze zamówienie w Kocent Optec Limited w 2014 roku. Jeden pojemnik 40GP kabla GYXTW i jeden pojemnik 20GP na szybkie złącze, patchcord i adapter.

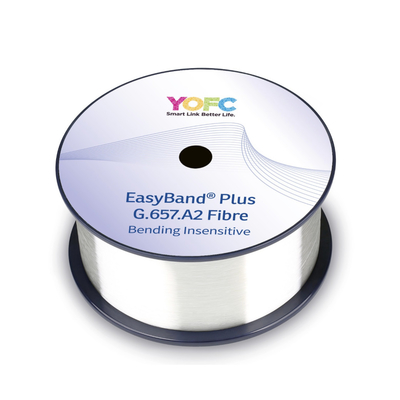

YOFC G657A2 EasyBand Plus Niewrażliwy na gięcie jednowarunkowy rdzeń włókienniczy
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Material | Optical Fiber | Name | Optica Bare Fiber |
|---|---|---|---|
| Length | 50.4km | Fiber type | G657A1 |
| błonnik | Tryb pojedyńczy | Rdzenie | Pojedynczy rdzeń |
| Color | Nature color, or 12 color code | Diameter | 125um, 250um |
| Part number | YOFC-G767A2-Color |
opis produktu
YOFC G657A2 EasyBand Plus Niewrażliwy na gięcie jednowarunkowy rdzeń włókienniczy
1Co to jest włókno G657A2?
- Włókno jednowarunkowe niewrażliwe na gięcie YOFC EasyBand Plus łączy w sobie dwie atrakcyjne cechy: doskonałą niską wrażliwość makro-gięcia i niski poziom szczytu wody.
- Jest kompleksowo zoptymalizowany do użytku w paśmie O-E-S-C-L (1260 -1625 nm).
- The EasyBand® Plus's bending insensitive feature not only guarantees L-band applications but also allows for easy installation without excessive care when storing the fibre especially for FTTH networks application.
- Można zmniejszyć promień gięcia w przewodnikach włókienniczych, a także minimalny promień gięcia w mocowaniach ściennych i narożnych.
2Zastosowanie:
• Wszystkie rodzaje kabli włókienniczych o różnych konstrukcjach
• Sieć optyczna o wysokiej wydajności działająca w zakresie O-E-S-C-L
• Szlaki optyczne dużych prędkości dla sieci światłowodowych do domu
• Kable o bardzo niskim wymaganiu gięcia
• Małe kable światłowodowe i elementy optyczne
3Standardy produktów:
- YOFC EasyBand® Plus niewrażliwe na gięcie jednowarstwowe włókna spełniają lub przekraczają zalecenie G ITU-T.652/D/G.657.A1/G.657.A2/G.657.B2 w tym specyfikacja włókien optycznych IEC 60793-2-50 typu B1.3/B6.a1/B6.a2/B6.b2.
4G657A2 Charakterystyka włókien:
• Niezwykle wysoka odporność na utratę gięcia w zakresie promienia gięcia od 7,5 do 15 mm
• Pełna kompatybilność ze wszystkimi włóknami G.652 dla wszystkich zastosowań
• Niskie tłumienie spełniające wymagania operacyjne w zakresie O-E-S-C-L
• Niski PMD spełniający wymagania dotyczące wysokiej szybkości przesyłu bitów i transmisji na duże odległości
• Niska utrata zgięcia w przypadku wymagających konstrukcji kabli, w tym wstążek
• Dokładne parametry geometryczne zapewniające niską stratę splicingu i wysoką wydajność splicingu
• Wysoka wartość nd zadowalająca długą żywotność w minimalnym promieniu zakrętu
5Specyfikacje
Usługa OEM/ODM:
Jeśli chcesz wyświetlić własne logo marki na towarach, takich jak kabel, torba pakietowa, etykieta lub gdziekolwiek.
Opakowanie:
Według Stardard Export Packing.
Karton, drewniana skrzynka, drewniana paleta.
Wysyłka:
- Międzynarodowy ekspres, np. UPS, TNT, DHL itp.
- Międzynarodowe linie lotnicze: CA, AA, EA itp.
- Na morzu.
