Charakterystyka |
Warunki |
Wartości określone |
Jednostki |
|
|---|---|---|---|---|
|
Charakterystyka optyczna |
||||
|
Zmniejszenie |
1550 nm |
≤ 0.22 |
[dB/km] |
|
|
1625 nm |
≤ 0.24 |
[dB/km] |
||
|
Atenuacja w porównaniu z długością fali Max. α Różnica |
1525-1575nm, w odniesieniu do 1550nm |
≤ 0.02 |
[dB/km] |
|
|
Współczynnik rozproszenia |
1530-1565nm |
2.0-6.0 |
[ps/(nm·km) ] |
|
|
1565-1625 nm |
4.5-11.2 |
[ps/(nm·km) ] |
||
|
Długość fali zerowego rozpraszania (λ)0) |
- Tak. |
≤ 1520 |
[nm] |
|
|
Pochylenie rozpraszania |
1550 nm |
≤ 0.084 |
[ps/nm]2·km) ] |
|
|
Typowy nachylenie rozproszenia |
1550 nm |
0.075 |
[ps/nm]2·km) ] |
|
|
PMD |
Maksymalna ilość pojedynczych włókien |
- Tak. |
≤ 0.2 |
[ps/√km] |
| Wartość projektowania linku ((M=20,Q=0,01%) |
- Tak. |
≤ 0.08 |
[ps/√km] |
|
| Typowa wartość |
- Tak. |
0.04 |
[ps/√km] |
|
|
Długość fali odcięcia kabla (λ)CC) |
- Tak. |
≤ 1450 |
[nm] |
|
|
Średnica pola trybu (MFD) |
1550 nm |
9.1-10.1 |
[μm] |
|
|
Efektywny indeks grupy załamania ((NEff) |
1550 nm |
1.469 |
- Tak. |
|
|
1625 nm |
1.469 |
- Tak. |
||
|
Rozbieżności punktowe |
1550 nm |
≤ 0.05 |
[dB] |
|
|
Cechy geometryczne |
||||
|
Średnica okładzin |
- Tak. |
125.0±0.7 |
[μm] |
|
|
Nieokrągłość powłoki |
- Tak. |
≤ 1.0 |
[%] |
|
|
Średnica powłoki |
- Tak. |
235-255 |
[μm] |
|
|
Błąd koncentryczności powłoki |
- Tak. |
≤ 12.0 |
[μm] |
|
|
Nieokrągłość powłoki |
- Tak. |
≤ 6.0 |
[%] |
|
|
Błąd w koncentryczności okładzin rdzenia |
- Tak. |
≤ 0.6 |
[μm] |
|
|
Kręgosłup (radiusz) |
- Tak. |
≥ 4 |
[m] |
|
|
Długość dostawy |
- Tak. |
Do 25.2 |
[km/roll] |
|
|
Charakterystyka środowiskowa 1550nm i 1625nm |
||||
|
Zmniejszenie zależności od temperatury |
-60°C do +85°C |
≤ 0.05 |
[dB/km] |
|
|
Zmniejszenie wywołane cyklem temperatury i wilgotności |
-10°C do +85°C, 98% RH |
≤ 0.05 |
[dB/km] |
|
|
Zmniejszenie zależności od wody |
23°C, przez 30 dni |
≤ 0.05 |
[dB/km] |
|
|
Zmniejszenie zależności od wilgoci |
85°C, 85% RH, przez 30 dni |
≤ 0.05 |
[dB/km] |
|
|
Suche starzenie się w cieple |
85°C, 30 dni |
≤ 0.05 |
[dB/km] |
|
|
Specyfikacje mechaniczne |
||||
|
Test dowodowy |
- Tak. |
≥ 9.0 |
[N] |
|
|
- Tak. |
≥ 1.0 |
[%] |
||
|
- Tak. |
≥ 100 |
[kpsi] |
||
|
Zmniejszenie wywołane makrobęgiem |
100 obrotów wokół rury o promieniu 30 mm |
1625 nm |
≤ 0.05 |
[dB] |
| 100 obrotów wokół rury o promieniu 25 mm |
1550 nm |
≤ 0.05 |
[dB] |
|
| 1 Obrót wokół szynki o promieniu 16 mm |
1550 nm |
≤ 0.05 |
[dB] |
|
|
Siła paska powlekania |
średnia siła typowa |
1.5 |
[N] |
|
|
siła szczytowa |
1.3-8.9 |
[N] |
||
| Dynamiczny parametr zmęczeniad) |
- Tak. |
≥ 20 |
- Tak. |
|
Wszystkie produkty
-
Fiber Optic Splitter
-
Fiber Optic Patch Cord
-
Fiber Optic Fast Connector
-
Multiplekser z podziałem długości fali
-
Fiber Optic Splice Closure
-
Fiber Optic Terminal Box
-
MPO MTP Patch Cord
-
Optical Fiber Cable
-
Fiber Optic Attenuator
-
Fiber Optic Connectors
-
Fiber Optic Adapter
-
Fiber Optic Polishing Equipment
-
Fiber Optic Tools
-
GPON ONU
-
SFP Fiber Optic Transceiver
-
Pan Henry ThaiKocent Optec Limited to nasz wieloletni partner. -
Panie PabloByłem zaskoczony, kiedy złożyłem pierwsze zamówienie w Kocent Optec Limited w 2014 roku. Jeden pojemnik 40GP kabla GYXTW i jeden pojemnik 20GP na szybkie złącze, patchcord i adapter.

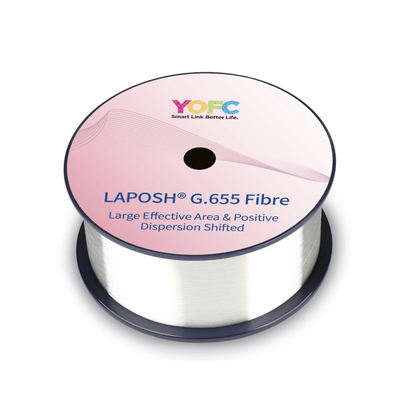

YOFC G655 SM Jednostronne światłowodowe ośrodki włókien optycznych do montażu kabli
| Place of Origin | Hubei, China |
|---|---|
| Nazwa handlowa | YOFC |
| Orzecznictwo | ISO9001, RoHS |
| Model Number | G652 |
| Minimum Order Quantity | Negotiation |
| Cena | negocjowalne |
| Packaging Details | wooden roll, wooden pallet |
| Delivery Time | 3~5 days after get payment |
| Zasady płatności | Western Union, T/T, L/C |
| Supply Ability | 10,000km/ month |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Material | Optical Fiber | nazwisko | Włókna optyczne gołe |
|---|---|---|---|
| Length | 50.4km | Fiber type | G657A1 |
| Fiber | Single Mode | Cores | Single core |
| Color | Nature color, or 12 color code | Diameter | 125um, 250um |
| Part number | YOFC-G767A2-Color |
opis produktu
YOFC G655 SM Jednostronne światłowodowe ośrodki włókien optycznych do montażu kabli
1Co to jest włókno G655?
- YOFC LAPOSH® G655 fibre (Large Effective Area High Capacity Positive Dispersion Shifted Single-mode Fibre) is comprehensively optimized for attenuation and dispersion performance at the 1550 nm operating wavelength.
- Włókno ma najniższe osłabienie i umiarkowaną dyspersję w zakresie 1550 nm,który umożliwia doskonałą wydajność w wielokanałowych systemach DVDM (Densed Wavelength Division Multiplex), tradycyjnie działających w paśmie C (1530 nm -1565 nm), a także w nowo powstających systemach w paśmie L (1565 nm -1625 nm).
2Zastosowanie:
- Włókno YOFC LAPOSH® jest komercjalizowanym włóknem o największej powierzchni skutecznej w serii G.655.
- Włókno jest odpowiednie do zastosowania wzmacniacza włókien dopingowanych erbium o dużej mocy wyjściowej (EDFA) i wielokanalizowanego wielokrotnego podziału gęstej długości fali (DWDM),i może być skutecznie stosowany w wysokiej częstotliwości bitowej zarówno jednokanałowej, jak i wielokanałowej, długodystansowe połączenia cyfrowe przesyłowe nawet bez kompensacji rozproszenia.
3Standardy produktów:
- Włókno YOFC LAPOSH® spełnia lub przekracza normy ITU-T G.655.C/D zalecenie i specyfikacja włókna optycznego IEC-60793-2-50 B4.c/d.
- YOFC ogranicza wiele parametrów produktów włóknistych, aby zapewnić większą wygodę klientom.
4G657A2 Charakterystyka włókien:
- Wykorzystywane w operacji wysokiej szybkości bitowej w zakresie 1530-1565 nm i 1565-1625 nm.
- Duża powierzchnia faktyczna zapewnia dobrą rentowność ekonomiczną systemu przesyłowego.
- Niska tłumienie, niska dyspersja, niska PMD i niska zerowa nachylenie dyspersji, które spełniają zapotrzebowanie połączeń przesyłowych.
- Niski poziom gięcia powoduje utratę na długości fali 1550 nm i 1625 nm, która jest bardziej wrażliwa.
5Specyfikacje
Usługa OEM/ODM:
Jeśli chcesz wyświetlić własne logo marki na towarach, takich jak kabel, torba pakietowa, etykieta lub gdziekolwiek.

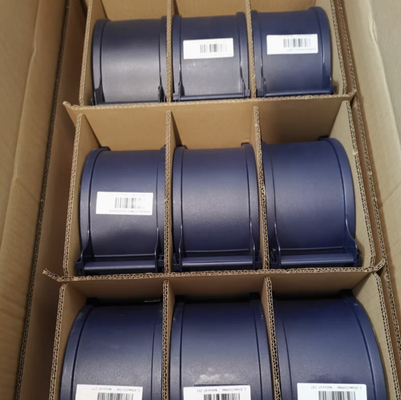

Opakowanie:
Według Stardard Export Packing.
Karton, drewniana skrzynka, drewniana paleta.
Wysyłka:
- Międzynarodowy ekspres, np. UPS, TNT, DHL itp.
- Międzynarodowe linie lotnicze: CA, AA, EA itp.
- Na morzu.
