Jednorazowy 8 Włókna APC Polerowany MPO MTP Kabel do łatania z metodą polaryzacji A B C do LC Kabel do łatania z światłowodu dupleksu

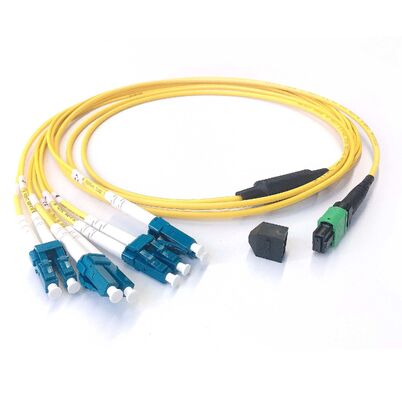

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable

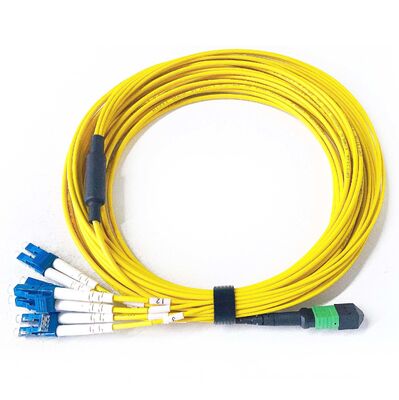

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable

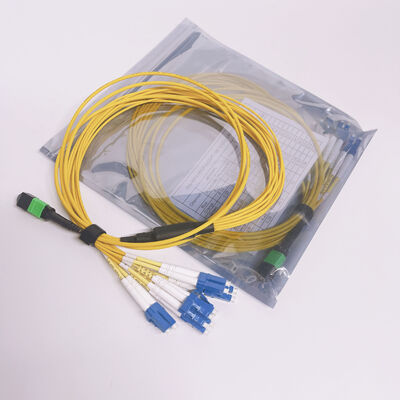

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa KCO
Orzecznictwo ISO9001, RoHS
Numer modelu MPOA-MPOA-12fo-LSZH-xM
Minimalne zamówienie Negocjacja
Cena negotiable
Szczegóły pakowania Worek PE, pudełko kartonowe, rolka drewniana
Czas dostawy 2 ~ 5 dni po otrzymaniu płatności
Zasady płatności Western Union, T/T, L/C
Szczegóły Produktu
Złącze MPO/APC Błonnik OS1
Okładka PVC, LSZH Strata wtrąceniowa 0,2dB
Strata zwrotu 55dB Średnica 2,0 mm, 3,0 mm
Długość 1, 3, 5, 7, 10, 15, 20, ... Rdzeń 9/125
Liczba włókien 8 włókien, 12 włókien, 24 włókien Kolor żółty
Podkreślić

Jednorozwojowy kabel włókienniczy APC MPO-8

,

MTP-8 do LC dupleks patch cord

,

metoda polarności kabli MPO-8
Zostaw wiadomość
opis produktu
Przegląd produktu

Fabryka KCO Fiber bezpośrednio sprzedaje kabel krosowy światłowodowy APC MPO-8 / MTP-8 do LC Duplex z 8 włóknami jednomodowymi. Ten kabel krosowy o dużej gęstości posiada główny kabel mini z 8 włóknami, z jednym złączem MPO-8 lub MTP-8 APC z jednej strony i złączami LC duplex (zazwyczaj LC/UPC) z drugiej.

Podobnie jak kable krosowe MPO/MTP, kable krosowe MPO/MTP do LC są dostępne w trzech metodach połączeń: Typ A (bezpośrednie), Typ B (skrzyżowane) i Typ C (skrzyżowane pary).

Złącze MPO APC / MTP APC posiada polerowanie Angled Physical Contact, zaprojektowane do szybkich połączeń o niskich stratach w nowoczesnych sieciach korporacyjnych i centrach danych.

Dostępne konfiguracje
Opcja 1: Złącze MPO-8 APC + kabel mini SM G657A1 8F + złącze LC/UPC Duplex
Opcja 2: Złącze MTP-8 APC + kabel mini SM G657A1 8F + złącze LC/UPC Duplex
Single Mode 8-fiber APC MPO-8 MTP-8 to LC Duplex fiber optical break-out patch cable with connector detail
Polaryzacja kabla krosowego MPO do LC / MTP do LC
1. Typ A (Bezpośrednie)

Mapowanie włókien: Włókno 1 łączy się z włóknem 1 (LC), włókno 2 z włóknem 2 itd.

Orientacja klucza: Klucz w górę do klucza w dół.

Jak to działa: Ponieważ utrzymuje to ścieżkę bezpośrednią, przełączenie Tx → Rx musi nastąpić gdzie indziej w sieci. Aby zakończyć obwód, należy użyć standardowego kabla krosowego LC duplex A-do-B (skrzyżowanego) na jednym końcu (np. przy przełączniku/transceiverze).

2. Typ B (Skrzyżowane odwrócone)

Mapowanie włókien: Włókno 1 łączy się z włóknem 12 (LC), włókno 2 z włóknem 11 itd.

Orientacja klucza: Klucz w górę do klucza w górę.

Jak to działa: Tworzy to wewnętrzne odwrócenie w samym kablu. Ze względu na to wewnętrzne odwrócenie, należy użyć kabla krosowego LC typu A-do-A (bezpośredniego), aby utrzymać prawidłową orientację Tx → Rx.

3. Typ C (Skrzyżowane pary odwrócone)

Mapowanie włókien: Włókno 1 łączy się z włóknem 2 (LC), włókno 2 z włóknem 1, włókno 3 z włóknem 4 itd.

Orientacja klucza: Klucz w górę do klucza w dół.

Jak to działa: Odwrócenie pary naturalnie mapuje Tx na Rx od końca do końca, co czyni je idealnym do bezpośredniego podłączania do sprzętu LC duplex bez potrzeby stosowania specjalnych kabli krosowych. Używa się standardowych kabli krosowych LC typu A-do-B na obu końcach.

Diagram showing MPO to LC break-out patch cable polarity methods Type A, Type B, and Type C fiber mapping
Szczegóły produktu
  • Strona złącza A: MPO-8 APC, MTP-8 APC
  • Strona złącza B: LC/UPC duplex, LC/APC duplex (inne dostępne)
  • Typ światłowodu: Jednomodowy G657A1 / G657A2
  • Liczba włókien: 8F
  • Średnica kabla: 3.0mm
  • Materiał osłony zewnętrznej kabla: LSZH, PVC, OFNR
  • Kolor kabla: Żółty (dostępne na zamówienie)
  • Długość rozgałęzienia: 30cm, 50cm
  • Średnica kabla rozgałęźnego: 2.0mm
  • Polaryzacja: Na zamówienie
  • Strata wtrąceniowa (IL): Bardzo niska strata (0.35dB)
  • Strata powrotna (RL): 55dB
  • Długość kabla: Na zamówienie
  • 100% testowane fabrycznie przed wysyłką.
  • Raport z testu dołączony do każdej sztuki.
  • Usługa OEM: Dostępna
  • Opakowanie: 1 szt./worek
Single Mode 8-fiber APC MPO-8 to LC Duplex break-out patch cable product detail view
Zastosowania
  • Centrum danych
  • Centrum AI
  • Centrum połączeń Starlink
  • FTTH (światłowód do domu)
  • FTTO (światłowód do biura)
  • FTTC (światłowód do krawężnika)
  • FTTR (światłowód do pokoju)
  • FTTX (światłowód do X)
Specyfikacje
Parametry Standardowe kable światłowodowe
Typ światłowodu SM (G.657A)
Materiały płaszcza LSZH / OFNR / PVC
Strona złącza A MPO APC żeńskie / męskie, MTP APC żeńskie / męskie
Strona złącza B LC/UPC duplex, LC/APC duplex, Inne
Materiały tulejek Polimer wypełniony szkłem
Długości fal testowych 1310±30 / 1550±30nm
Strata wtrąceniowa IL (dB) ≤ 0.35dB (bardzo niska strata), ≤ 0.65dB (standardowa strata)
Strata powrotna RL (dB) ≥ 55dB (APC)
Wymienność ≤ 0.2dB
Kable Kabel krosowy
Temperatura pracy (°C) -10 ~ +70
Temperatura przechowywania (°C) -40 ~ +85
Opakowanie 1 szt./worek

*Wszystkie podane wartości dotyczą złączy.

Pakowanie
Standard export packing for MPO MTP to LC break-out fiber optic patch cables
Usługa OEM / ODM

Jeśli chcesz wyświetlić własne logo marki na towarze – na przykład na kablu, torbie opakowaniowej, etykiecie lub gdziekolwiek indziej – nie ma problemu. Nasza usługa OEM i ODM jest zawsze gotowa, aby sprostać Twoim wymaganiom.

Pakowanie i wysyłka
Pakowanie
  • Zgodnie ze standardowym opakowaniem eksportowym.
  • Pudełko kartonowe, drewniane, paleta.
  • Standardowe oznakowanie.
Wysyłka
  • Ekspres międzynarodowy, taki jak UPS, TNT, DHL itp.
  • Lotniczy międzynarodowy: CA, AA, EA itp.
  • Morska.
