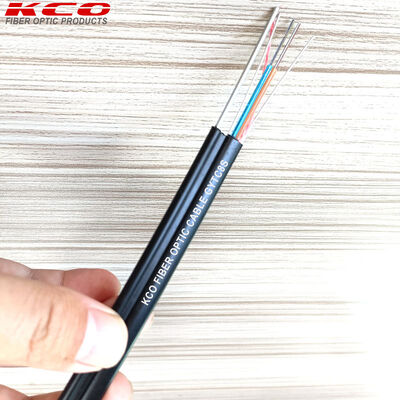

144 włókien OM4 wielomodowy 50/125 PSP stalowa taśma opancerzona kabel światłowodowy samonośny GYTC8S

Kabel światłowodowy zewnętrzny GYTC8S typu "ósemka" do napowietrznej instalacji to klasyczny, samonośny kabel światłowodowy zewnętrzny z luźną tubą i metalowym elementem wzmacniającym. Jest szeroko stosowany do bezpośredniej instalacji napowietrznej, bez potrzeby stosowania oddzielnego linki nośnej.

Jego zintegrowany przekrój "ósemki" łączy jednostkę transmisji optycznej i linkę nośną z galwanizowanej stali o wysokiej wytrzymałości w jednej ciągłej zewnętrznej osłonie HDPE, co czyni go ekonomicznym i wysoce niezawodnym rozwiązaniem do budowy globalnych napowietrznych sieci telekomunikacyjnych. Kabel światłowodowy zewnętrzny GYTC8S typu "ósemka" do napowietrznej instalacji ma pojemność od 2 do 288 włókien.

Jest to wytrzymały, opancerzony, samonośny, napowietrzny kabel wielomodowy typu "ósemka", który łączy zoptymalizowane laserowo włókno wielomodowe OM4 50/125 µm z wytrzymałą, opancerzoną taśmą stalową strukturą GYTC8S o zintegrowanym kształcie "ósemki".

Jest szeroko stosowany do napowietrznych połączeń zewnętrznych między budynkami centrów danych, naziemnych szybkich połączeń szkieletowych 40G/100G w parkach przemysłowych, szybkiego dostępu do sieci między budynkami kampusu oraz scenariuszy agregacji zewnętrznych sieci monitoringu wysokiej rozdzielczości, które wymagają wysokiej ochrony mechanicznej i szybkiej transmisji wielomodowej.

• Tłumienie: ≤3,0~3,5 dB/km przy 850 nm, ≤1,0~1,5 dB/km przy 1300 nm, w pełni spełniające wymagania niskich strat dla szybkiej transmisji wielomodowej.
• Szerokość pasma: Efektywna szerokość pasma modowego ≥4700 MHz*km przy 850 nm, Szerokość pasma przy pełnym obciążeniu ≥3500 MHz*km przy 850 nm, znacznie przewyższająca wydajność włókien wielomodowych OM3.
• Możliwości transmisji: Obsługuje 10GBase-SR 10 Gigabit Ethernet do 550 metrów, szybką transmisję 40G/100G do 150 metrów i jest w pełni kompatybilny wstecznie z protokołami Fibre Channel 1G/4G/8G/16G/25G, idealnie dopasowany do niedrogich systemów źródeł światła VCSEL.

Kabel jest ściśle zgodny z normą IEC 60793-2-10 A1a.3 dla włókien wielomodowych OM4, normą branżową dla samonośnych kabli typu "ósemka" YD/T 1155 oraz międzynarodową specyfikacją ogólną dla kabli optycznych IEC 60794-1-2, z certyfikatami CE, RoHS i ISO9001 do realizacji projektów globalnych.

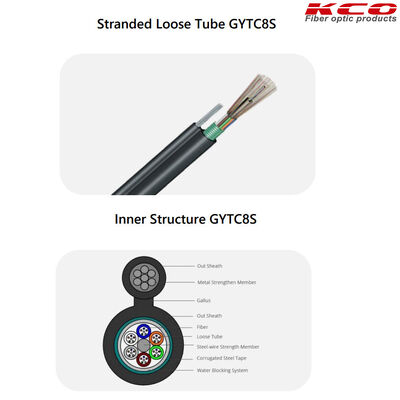

• Jednostka optyczna — włókna wielomodowe OM4: 2~144 sztuk zoptymalizowanych laserowo włókien wielomodowych OM4 50/125 µm zgodnych z normą IEC 60793-2-10 A1a.3, z powłoką z akrylanu dwuskładnikowego utwardzanego UV o średnicy 250 µm, ściśle kodowane kolorami zgodnie ze standardem TIA-598-A dla łatwej identyfikacji i szybkiego zakończenia.
• Luźne tuby PBT o wysokim module sprężystości: Każda tuba mieści do 12 włókien OM4, wykonana z odpornego na hydrolizę materiału PBT o wysokiej wytrzymałości. Tuby są całkowicie wypełnione niekapiącym żelem tiksotropowym blokującym wodę, który buforuje naprężenia mechaniczne, izoluje wilgoć i zapewnia precyzyjną nadwyżkę długości włókien, aby zapewnić brak dodatkowego naprężenia włókien podczas zginania lub rozciągania.
• Liny wypełniające niehigroskopijne: Gdy liczba luźnych tub jest niewystarczająca do utworzenia pełnej warstwy skrętu okrągłego, dodawane są liny wypełniające o wysokiej wytrzymałości, nieabsorbujące wody, aby utrzymać okrągłość i stabilność strukturalną rdzenia kabla skręconego.
• Centralny metalowy element wzmacniający: Solidny drut stalowy galwanizowany o wysokiej wytrzymałości biegnie przez geometryczny środek skręconego rdzenia kabla, zapewniając sztywność na rozciąganie rdzenia dla całej jednostki transmisji optycznej, zapobiegając naprężeniom włókien pod długotrwałym obciążeniem zawieszenia napowietrznego.
• Warstwa skrętu S-Z z odwróconym kierunkiem: Wszystkie luźne tuby i liny wypełniające są skręcone wokół centralnego elementu wzmacniającego z zastosowaniem zoptymalizowanej technologii skrętu S-Z z odwróconym kierunkiem, która dodatkowo zapewnia wystarczającą redundancję włókien i skutecznie zapobiega uszkodzeniu włókien spowodowanemu naprężeniem osiowym.
• System blokowania wody na całej długości: Specjalna przędza blokująca wodę jest układana między warstwami skrętu, a taśma blokująca wodę o wysokiej rozszerzalności całkowicie owija cały skręcony rdzeń, całkowicie blokując wszelką podłużną migrację wody wewnątrz kabla.
• Podłużna bariera wilgoci APL: Cienka warstwa taśmy laminowanej aluminium-polietylen (APL) jest podłużnie owinięta wokół taśmy blokującej wodę, tworząc pierwszą uszczelnioną barierę wilgoci, która blokuje boczny dopływ wilgoci.
• Falista opancerzona taśma stalowa PSP: Warstwa falistej taśmy stalowej (PSP) powlekanej tworzywem sztucznym po obu stronach jest podłużnie owinięta poza warstwą APL, tworząc drugą wytrzymałą barierę ochrony mechanicznej. Ta warstwa drastycznie zwiększa odporność kabla na zgniatanie, uderzenia i gryzonie, czyniąc go znacznie bardziej wytrzymałym niż nieopancerzone warianty GYTC8Y.
• Górna jednostka nośna linki nośnej: Linka nośna ze stali galwanizowanej o wysokiej wytrzymałości o średnicy 1,2~1,6 mm, składająca się z 7 splotów, jest osadzona w górnej okrągłej pętli profilu w kształcie "ósemki". Przenosi 100% obciążenia rozciągającego podczas zawieszenia napowietrznego, z długoterminową dopuszczalną siłą rozciągającą do 4000 N i krótkoterminową siłą rozciągającą osiągającą 9000 N, obsługując maksymalny bezpieczny rozpiętość napowietrzny 80 metrów.
• Dolna osłona jednostki optycznej opancerzonej: Rdzeń kabla opancerzony PSP jest całkowicie zamknięty w dolnej okrągłej pętli profilu w kształcie "ósemki", z osłoną ściśle związaną z warstwą pancerza PSP, tworząc niezawodną zintegrowaną uszczelnioną strukturę stalowo-polietylenową (S).
• Zintegrowana zewnętrzna osłona HDPE odporna na promieniowanie UV: Górna linka nośna i dolny opancerzony rdzeń kabla są współwytłaczane w jedną ciągłą czarną osłonę z polietylenu o wysokiej gęstości (HDPE), zmieszaną ze stabilizatorami UV i dodatkami przeciwstarzeniowymi. Grubość osłony jest ściśle kontrolowana, aby spełnić wymagania dotyczące odporności na warunki atmosferyczne na zewnątrz przez ponad 30 lat, z typowymi wymiarami całkowitymi od 10,6 × 20,8 mm (2~20 rdzeni) do 13,5 × 24,5 mm (144 rdzenie).

• Ultra-wysoka wytrzymałość na rozciąganie
• Warstwa skrętu S-Z z odwróconym kierunkiem
• System blokowania wody na całej długości
• Podwójna warstwa ochrony pancernej: podłużna bariera wilgoci APL, falista opancerzona taśma stalowa PSP
• Zintegrowany system zewnętrznej osłony w kształcie "ósemki": górna jednostka nośna linki nośnej, dolna osłona jednostki optycznej opancerzonej
• Zintegrowana zewnętrzna osłona HDPE odporna na promieniowanie UV

• Zewnętrzne szybkie połączenia między budynkami w kampusach centrów danych
• Naziemna szybka sieć szkieletowa 10G/40G w parkach przemysłowych i inteligentnych fabrykach
• Zewnętrzny szybki monitoring i sieć szkieletowa w kampusach i uniwersytetach
• Zintegrowana sieć komunikacyjna latarni ulicznych w inteligentnych miastach
• Wdrożenia awaryjne szybkich sieci na dużą skalę i tymczasowe na dużych imprezach
• Agregacja szybkiego monitoringu w górzystych i odległych obszarach malowniczych
