Kabel światłowodowy samonośny typu 8 z taśmą aluminiową OM4 Multimode o wysokim naprężeniu GYTC8A

Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa KCO, Kocent Optec Limited
Orzecznictwo ISO9001, RoHS
Numer modelu KCO-GYTC8S
Minimalne zamówienie Negocjacja
Cena negotiable
Szczegóły pakowania drewniana rolka, drewniana paleta
Czas dostawy 3 ~ 5 dni po otrzymaniu płatności
Zasady płatności Western Union, T/T, L/C
Możliwość Supply 10 000 km/ miesiąc
Szczegóły Produktu
Tworzywo PE, LDPE, HDPE Nazwa Zewnętrzny kabel światłowodowy
Długość 1 km ~ 5 km na każdą rolkę Typ kabla GYTC8A
Błonnik Pojedynczy tryb, multimode Rdzenie 2 rdzenie do 288 rdzeni
Kolor CZARNY Średnica 9,0 mm
Numer części GYTC8A-xA1
Podkreślić

Kabel światłowodowy wielomodowy OM4 Rysunek 8

,

Samonośny napowietrzny kabel światłowodowy opancerzony taśmą aluminiową

,

Kabel światłowodowy GYTC8A o wysokim napięciu

Zostaw wiadomość
opis produktu
Przegląd produktu

Kabel światłowodowy samonośny OM4 typu "ósemka" GYTC8A to wysokowydajny zewnętrzny napowietrzny kabel światłowodowy wielomodowy, który łączy w sobie światłowód wielomodowy OM4 o ultra-wysokiej przepustowości 50/125μm zoptymalizowany pod kątem laserów z samonośną konstrukcją "ósemki" o wysokiej wytrzymałości GYTC8A.

Jest on przeznaczony do zastosowań zewnętrznych 40G/100G na krótkich i średnich dystansach, wymagających zarówno ekstremalnej niezawodności mechanicznej, jak i ultra-wysokiej przepustowości transmisji.

Kabel jest zgodny z normami branżowymi YD/T 1155-2 i IEC 60794-1 i jest szeroko stosowany w dostępie "ostatniej mili", napowietrznych liniach metropolitalnych sieci miejskich i podobnych zastosowaniach.

Jego zintegrowany przekrój "ósemki" łączy jednostkę transmisji optycznej i stalową linkę nośną z ocynkowanej stali o wysokiej wytrzymałości w jednej ciągłej zewnętrznej osłonie PE, co czyni go opłacalnym, wysoce niezawodnym rozwiązaniem do budowy napowietrznych sieci telekomunikacyjnych na całym świecie.

Główne dane techniczne
Parametr wydajności Parametr standardowy
Specyfikacja światłowodu Światłowód wielomodowy OM4 zoptymalizowany pod kątem laserów 50/125μm
Obsługiwana liczba włókien 2–48 rdzeni (możliwość dostosowania do wyższych liczb do 144 rdzeni)
Tłumienie ≤3,0 dB/km @850nm; ≤1,0 dB/km @1300nm
Przepustowość ≥4700 MHz·km (efektywna przepustowość modowa) @850nm; ≥500 MHz·km @1300nm
Typowa odległość transmisji 10GBASE-SR 10 Gb/s: 550 m; 40G/100GBASE-SR4: 150 m
Znamionowa wytrzymałość na rozciąganie Krótkoterminowa 5000 N; długoterminowa 2000–3000 N
Odporność na zgniatanie Krótkoterminowa 1000 N/100 mm; długoterminowa 300–800 N/100 mm
Zakres temperatur pracy -40℃ ~ +70℃
Minimalny promień gięcia Statyczny ≥10D; Dynamiczny ≥20D (D = średnica zewnętrzna kabla)
Projektowana żywotność ≥25 lat
Oznaczenie modelu: Co oznacza "GYTC8A"
  • G — Zewnętrzny kabel światłowodowy komunikacyjny
  • Y — Luźne tuby skręcane PBT, wypełnione żelem
  • T — Samonośny
  • 8 — Przekrój "ósemki"
  • A — Bariera wilgoci APL (laminat aluminium-polietylen)
Struktura kabla
  1. Rdzeń światłowodowy: Wykorzystuje standardowe światłowody wielomodowe OM4 zoptymalizowane pod kątem laserów 50/125μm, w pełni zgodne z międzynarodowymi normami ISO/IEC 11801 i TIA-492AAAD. Profil współczynnika załamania rdzenia jest precyzyjnie wytrawiony, aby zminimalizować dyspersję modową, zapewniając stabilną wydajność przy wysokiej przepustowości przy źródłach światła VCSEL 850 nm.
  2. Luźna tuba: Światłowody OM4 o średnicy 250 μm są umieszczone w odpornej na hydrolizę tubie PBT o wysokim module sprężystości, która jest całkowicie wypełniona specjalną maścią blokującą wodę, zapewniając stabilne buforowanie mechaniczne i izolację wilgoci dla światłowodu.
  3. Rdzeń kabla i element wzmacniający: Stalowy drut ocynkowany o wysokiej wytrzymałości działa jako centralny metalowy element wzmacniający. Luźne tuby i pasujące liny wypełniające są skręcane wokół elementu wzmacniającego, tworząc zwarty, okrągły rdzeń kabla, ze wszystkimi wewnętrznymi szczelinami całkowicie wypełnionymi materiałami blokującymi wodę, aby osiągnąć blokowanie wody na całej długości.
  4. Pancerz APL: Rdzeń kabla jest owinięty wzdłużnie dwustronnym laminatem aluminium-polietylen (APL), który znacznie poprawia odporność na ciśnienie boczne, odporność na przegryzienie przez gryzonie i szczelność na wilgoć, a także skutecznie blokuje erozję zewnętrznej wilgoci i mediów korozyjnych.
  5. Zintegrowana osłona samonośna "ósemka" o wysokiej wytrzymałości: Pancerz APL i górna stalowa linka nośna o wysokiej wytrzymałości są jednocześnie wytłaczane i owijane w odporną na promieniowanie UV osłonę HDPE, tworząc kompletny, zintegrowany kształt "ósemki". Niezależna linka nośna przenosi całe naprężenie związane z zawieszeniem napowietrznym, a jednostka rdzenia światłowodowego jest całkowicie odizolowana od naprężeń związanych z kołysaniem na wietrze.

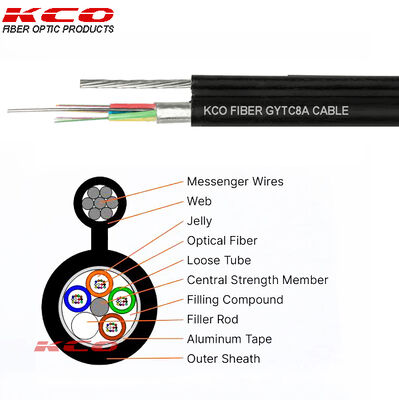

Cross-section diagram of GYTC8A figure-8 self-supporting aerial optical fiber cable showing OM4 fiber core, PBT loose tubes, APL armor and integrated steel messenger wire
Kluczowe zalety
  • Ultra-wysoka samonośna konstrukcja o wysokiej wytrzymałości: Brak dodatkowej stalowej linki nośnej podczas układania napowietrznego, co bezpośrednio zmniejsza trudność budowy i koszt instalacji. Linka nośna o wysokiej wytrzymałości może być stosowana do napowietrznych rozpiętości ponad 100 metrów między słupami.
  • Ultra-wysoka przepustowość OM4: Precyzyjnie zoptymalizowana konstrukcja rdzenia znacznie przekracza limit przepustowości OM3, stabilnie obsługując transmisję 10G na odległość do 550 metrów i transmisję 40G/100G na odległość do 150 metrów, w pełni kompatybilna z tanimi modułami optycznymi VCSEL 850 nm.
  • Odporność na trudne warunki zewnętrzne: Osłona HDPE stabilizowana UV odporna jest na długotrwałe działanie słońca i erozję deszczową, podczas gdy warstwa pancerza APL zapewnia doskonałą odporność na ciśnienie boczne i korozję słoną, dostosowując się do wilgotnych obszarów przybrzeżnych i terenów podmiejskich.
  • Pełne blokowanie wody na całej długości: Wielowarstwowa ochrona obejmująca maść w luźnej tubie, wypełnienie całego rdzenia kabla i wzdłużne owinięcie APL całkowicie blokuje przenikanie wilgoci, zapewniając stabilną wydajność transmisji przez długi czas w warunkach ekstremalnych zmian temperatury i długotrwałego kołysania na wietrze.
Zastosowania
  • Szybkie połączenia między parkami centrów danych: Napowietrzne szybkie połączenia 40G/100G między różnymi budynkami w parku, bez potrzeby budowy podziemnych rurociągów, szybko spełniające wymagania dotyczące niskiego opóźnienia połączeń klastrów serwerów o dużej gęstości.
  • Sieć szkieletowa 10G/40G w parkach przemysłowych: Napowietrzne szybkie połączenia szkieletowe w inteligentnych parkach produkcyjnych i dużych parkach logistycznych, obsługujące usługi o wysokiej przepustowości, takie jak przesyłanie danych sterowania przemysłowego i sieci monitoringu wideo 4K.
  • Szybka sieć w kampusach i instytutach badawczych: Napowietrzne układanie szybkich połączeń optycznych 10G/40G w kampusach uniwersyteckich i bazach badawczych, wykorzystujące istniejące zasoby napowietrznych linii słupowych do szybkiego ukończenia transformacji sieci o wysokiej prędkości.
  • Tymczasowa szybka sieć na duże imprezy: Szybkie tworzenie szybkich linii optycznych 40G na duże wystawy, konferencje międzynarodowe i imprezy sportowe, bez potrzeby skomplikowanych stałych instalacji, z możliwością szybkiego demontażu i ponownego użycia po imprezie.
  • Inteligentna miejska napowietrzna sieć czujników o wysokiej prędkości: Napowietrzne połączenie rozproszonych kamer 8K o wysokiej rozdzielczości, małych stacji bazowych 5G i węzłów brzegowych, obsługujące stabilne przesyłanie danych o ultra-wysokiej przepustowości.
Charakterystyka światłowodu
Kategoria charakterystyki Szczegółowe parametry i szczegóły
Zgodność ze standardami W pełni zgodny z międzynarodowymi normami IEC 60793-20 A1a.3, ISO/IEC 11801 i TIA-492AAAD; formalny światłowód wielomodowy zoptymalizowany pod kątem laserów
Wymiary geometryczne Średnica rdzenia: 50 ±3 μm; Średnica płaszcza: 125±2 μm; Średnica powłoki: 245±10 μm
Apertura numeryczna 0,20±0,015, idealnie dopasowana do diod laserowych VCSEL 850 nm
Wydajność tłumienia ≤3,5 dB/km @850nm; ≤1,5 dB/km @1300nm
Przepustowość przy pełnym napełnieniu ≥3500 MHz·km @850nm; ≥500 MHz·km @1300nm
Efektywna przepustowość modowa ≥4700 MHz·km @850nm, o 25% wyższa niż standardowa OM3
Typowa odległość transmisji 10GBASE-SR 10 Gb/s: 400 m (niektóre urządzenia obsługują do 550 m); 40G/100GBASE-SR4: 150 m
Obsługiwane protokoły transmisji 100BASE-FX, 1000BASE-SX, 10GBASE-LX4, 1G~32Gbit/s Fibre Channel
Profil współczynnika załamania Precyzyjnie stopniowany profil, ściśle kontrolowana różnicowa opóźnienie modowe (DMD) w celu zminimalizowania dyspersji modowej
Identyfikacja osłony zewnętrznej Standardowa fioletowa osłona zewnętrzna, wyraźnie oznaczona klasą OM4 na nadruku kabla
Właściwości mechaniczne Poziom testu wytrzymałościowego: 100 Kpsi (0,7 GN/m²); współczynnik zmęczenia ≥20
Wydajność zginania Minimalny promień gięcia statycznego 10D, promień gięcia dynamicznego 20D; wariant odporny na zginanie obsługuje minimalny promień gięcia 7,5 mm
Zakres temperatur pracy -40℃ ~ +70℃, stabilna wydajność przy długotrwałej ekspozycji na promieniowanie UV na zewnątrz
Kompatybilność wsteczna W pełni kompatybilny ze sprzętem i złączami wielomodowymi OM3/OM2/OM1, bez potrzeby dodatkowych transformacji
Typowe scenariusze zastosowań Nowo budowane okablowanie 10G/40G/100G w centrach danych, sieci pamięci masowej (SAN), szybkie połączenia szkieletowe w dużych parkach
Kod koloru światłowodu
Nr. Kolor Nr. Kolor
1 Niebieski 7 Czerwony
2 Pomarańczowy 8 Czarny
3 Zielony 9 Żółty
4 Brązowy 10 Fioletowy
5 Szary 11 Różowy
6 Biały 12 Cyjan
