200M Span Anti-UV Dwupowłokowy Kabel Światłowodowy ADSS Samonośny Całkowicie Dielektryczny Kabel Optyczny do Zewnętrznych Napowietrznych Sieci Energetycznych

Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa KCO, Kocent Optec Limited
Orzecznictwo ISO9001, RoHS
Numer modelu KCO-ADSS-SS-50-G652D
Minimalne zamówienie Negocjacja
Cena negotiable
Szczegóły pakowania drewniana rolka, drewniana paleta
Czas dostawy 3 ~ 5 dni po otrzymaniu płatności
Zasady płatności Western Union, T/T, L/C
Możliwość Supply 10 000 km/ miesiąc
Szczegóły Produktu
Tworzywo PE, LDPE, HDPE Nazwa Zewnętrzny kabel światłowodowy
Długość 3 ~ 5 km Każda rolka Typ kabla ADSS
Błonnik Tryb pojedynczy Rdzenie 2 rdzenie do 288 rdzeni
Kolor CZARNY Średnica 9,0 mm
Numer części KCO-ADSS-SS-50-G652D MNF KOCENT OPTEC LIMITED
Pochodzenie Guangdong, Chiny
Podkreślić

Kabel optyczny ADSS o przedziale 200 m

,

Samonośny kabel optyczny z podwójnym płaszczem

,

całkowicie dielektryczny

Zostaw wiadomość
opis produktu
Przegląd produktu

Kabel ADSS z podwójnym płaszczem to specjalistyczny, całkowicie dielektryczny, samonośny (ADSS) światłowodowy kabel napowietrzny, posiadający dwie niezależne warstwy ochronne. Jest przeznaczony do instalacji napowietrznych na długich przęsłach w środowisku linii przesyłowych wysokiego napięcia.

Kabel wykorzystuje niemetalowy element wzmacniający FRP (Fiber Reinforced Plastic) jako centralny rdzeń, z włóknami światłowodowymi umieszczonymi w luźnych tubach PBT wypełnionych żelem, skręconych wokół niego.

Ten 12-144-włóknowy, 200-metrowy kabel światłowodowy ADSS z podwójnym płaszczem, odporny na promieniowanie UV, jednomodowy G652D, jest całkowicie dielektrycznym, samonośnym kablem napowietrznym. Jest specjalnie zaprojektowany do dalekosiężnych zastosowań zewnętrznych w korytarzach przesyłowych, strefach silnego zakłócenia elektromagnetycznego wysokiego napięcia, regionach podatnych na wyładowania atmosferyczne, wiejskich sieciach szerokopasmowych, liniach komunikacyjnych kolei i scenariuszach dostępu telekomunikacyjnego na zewnątrz.

Konstrukcja eliminuje wszystkie metalowe elementy przewodzące wewnątrz struktury i nie wymaga dodatkowego linki nośnej do instalacji napowietrznej. Znacząco upraszcza to procedury układania i zapewnia niezawodne działanie nawet w trudnych warunkach zewnętrznych.

Kabel jest w pełni zgodny ze standardami branżowymi AS/NZS S008, IEC 60794-3-20 i IEEE 1222.

Jest dostępny z szeroką gamą typów włókien, w tym włóknami jednomodowymi (SMF) 9/125 G.652D, G.657A1 i G.655, a także włóknami wielomodowymi (MMF) 62.5/125 OM1 i 50/125 OM2, OM3, OM4 i OM5.

Główne zastosowania
  • Korytarze przesyłowe wysokiego napięcia
  • Wiejskie sieci szerokopasmowe i sieci dostępowe FTTH
  • Napowietrzne trasy dalekobieżne pokonujące przeszkody
  • Prywatne sieci komunikacyjne inteligentnych sieci energetycznych
  • Strefy podatne na wyładowania atmosferyczne i silne zakłócenia elektromagnetyczne
  • Linie komunikacyjne nowych baz energetycznych i magistral transportowych

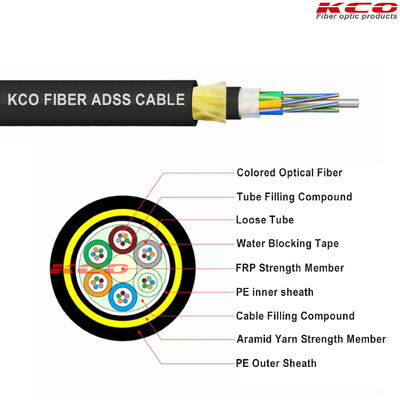

Struktura kabla
Double jacket ADSS non-metallic optical fiber cable with FRP central strength member, jelly-filled PBT loose tubes, aramid yarn reinforcement and dual PE outer sheath
Struktura kabla ADSS z podwójnym płaszczem
Cross-section diagram of double sheath ADSS cable showing loose tubes, FRP central strength member, water-blocking tape, aramid yarn, inner sheath and outer sheath layers
Kluczowe zalety
  • Podwójna konstrukcja płaszcza drastycznie poprawia odporność na naprężenia mechaniczne, promieniowanie UV, wnikanie wilgoci i ścieranie, wydłużając żywotność do ponad 25 lat.
  • Eliminuje wszystkie metalowe elementy, umożliwiając instalację pod napięciem bez wyłączania zasilania i unikając zakłóceń elektromagnetycznych od pobliskich linii wysokiego napięcia.
  • Niska waga i mała średnica zmniejszają obciążenie lodem i wiatrem na słupach, umożliwiając maksymalne długości przęsła ponad 1000 metrów.
  • Konstrukcja luźnych tub skręcanych SZ i wbudowane sznurki ułatwiają szybki dostęp do włókien w połowie przęsła, co ułatwia terminację w terenie.
Dane techniczne kabla ADSS z podwójnym płaszczem na przęsło 200 m
Kategoria parametrów Element 12 FO 24 FO 48 FO 72 FO 96 FO
Struktura podstawowa Średnica zewnętrzna luźnej tuby 2,3 mm 2,3 mm 2,5 mm 2,5 mm 2,5 mm
Materiał luźnej tuby PBT PBT PBT PBT PBT
Maksymalna liczba włókien na tubę 6 6 12 12 12
Średnica centralnego elementu wzmacniającego FRP 2,4 mm 2,4 mm 2,6 mm 2,6 mm 3,0 mm
Materiał blokujący wodę Nici blokujące wodę + taśma blokująca wodę Taki sam Taki sam Taki sam Taki sam
Warstwa wzmacniająca Nici aramidowe o wysokim module sprężystości (Kevlar) Taki sam Taki sam Taki sam Taki sam
Grubość płaszcza wewnętrznego 0,9 mm 0,9 mm 0,9 mm 0,9 mm 0,9 mm
Materiał płaszcza zewnętrznego Czarny PE / AT zapobiegający śledzeniu Taki sam Taki sam Taki sam Taki sam
Mechaniczne i fizyczne Nominalna średnica zewnętrzna kabla 12,8 ± 0,3 mm 12,8 ± 0,3 mm 13,2 ± 0,3 mm 13,2 ± 0,3 mm 15,0 ± 0,3 mm
Nominalna waga 130 kg/km 128 kg/km 136 kg/km 145 kg/km 178 kg/km
Maksymalne dopuszczalne naprężenie (MAT) 3300 N 3300 N 3300 N 3300 N 3300 N
Znamionowa wytrzymałość na rozciąganie (RTS) ≥ 10 kN ≥ 10 kN ≥ 10 kN ≥ 10 kN ≥ 10 kN
Długoterminowa odporność na zgniatanie 1000 N/100 mm 1000 N/100 mm 1000 N/100 mm 1000 N/100 mm 1000 N/100 mm
Krótkoterminowa odporność na zgniatanie 3000 N/100 mm 3000 N/100 mm 3000 N/100 mm 3000 N/100 mm 3000 N/100 mm
Minimalny statyczny promień gięcia 160 mm 160 mm 165 mm 165 mm 188 mm
Minimalny dynamiczny promień gięcia 320 mm 320 mm 330 mm 330 mm 375 mm
Środowiskowe i aplikacyjne Zakres temperatur pracy -40°C ~ +65°C Taki sam Taki sam Taki sam Taki sam
Temperatura przechowywania i transportu -40°C ~ +70°C Taki sam Taki sam Taki sam Taki sam
Projektowana żywotność ≥ 30 lat Taki sam Taki sam Taki sam Taki sam
Standardowa długość dostawy 2 km / na zamówienie Taki sam Taki sam Taki sam Taki sam
Zalecane początkowe ugięcie 1,5% ~ 3% przęsła Taki sam Taki sam Taki sam Taki sam
Stosowalny poziom napięcia ≤ 220 kV (płaszcz AT dla > 110 kV) Taki sam Taki sam Taki sam Taki sam
Parametry optyczne (G.652.D) Tłumienie przy 1310 nm (maks.) 0,36 dB/km 0,36 dB/km 0,36 dB/km 0,36 dB/km 0,36 dB/km
Tłumienie przy 1550 nm (maks.) 0,22 dB/km 0,22 dB/km 0,22 dB/km 0,22 dB/km 0,22 dB/km
Poziom testu wytrzymałości włókna ≥ 1% ≥ 1% ≥ 1% ≥ 1% ≥ 1%
Charakterystyka włókna jednomodowego
Pozycja elementu G.652 (Standardowe włókno bez przesunięcia dyspersji) G.657 (Włókno odporne na zginanie) G.655 (Włókno z przesuniętą dyspersją poza zerem)
Rozmiar rdzenia/płaszcza 9/125 µm 9/125 µm 9/125 µm
Długość fali zerowej dyspersji Około 1310 nm; dyspersja w paśmie 1550 nm ~ 18 ps/(nm·km) G.657A: 1300–1420 nm; G.657B: brak wymogu Brak ustalonego punktu zerowej dyspersji; utrzymuje niską dyspersję poza zerem w paśmie 1550 nm
Maksymalne tłumienie przy 1550 nm ≤ 0,26 dB/km ≤ 0,20 dB/km (G.657A2) ≤ 0,25 dB/km
Minimalny promień gięcia (1550 nm) 30 mm, straty zginania ≤ 0,1 dB/obrót G.657A1: 10 mm; G.657A2: 7,5 mm, straty ≤ 0,1 dB/obrót 30 mm, podobnie jak G.652, brak specjalnej optymalizacji zginania
Wydajność szczytu wodnego G.652C/D eliminuje szczyt wodny, obsługuje transmisję w pełnym paśmie 1260–1625 nm Wszystkie modele mają niski szczyt wodny, transmisja w pełnym paśmie Konstrukcja z niskim szczytem wodnym, zoptymalizowana dla pasma C+L
Kompatybilność wsteczna — W pełni kompatybilny z G.652D; brak specjalnych regulacji dla istniejących połączeń Słaba kompatybilność; nie można bezpośrednio mieszać z G.652 w dalekosiężnych łączach DWDM
Kluczowe cechy techniczne Najszerzej stosowany standard globalny; niski koszt, dojrzały proces Zoptymalizowana odporność na zginanie, promień gięcia 1/4–1/2 G.652, brak dodatkowych strat w wąskich przestrzeniach Tłumi nieliniowy efekt mieszania czterech fal; brak kompensacji dyspersji dla transmisji 10G+ na duże odległości
Maksymalna odległość transmisji 10G 40 km (bez kompensacji dyspersji) 40 km (taki sam jak G.652D) 160 km+
Obsługa systemu DWDM Obsługuje tylko CWDM o niskiej gęstości; nie może przenosić DWDM o dużej liczbie kanałów Obsługuje CWDM i DWDM o niskiej gęstości Dedykowany do dalekosiężnych systemów DWDM 40G/100G/400G o wysokiej gęstości
Główne scenariusze zastosowań Sieci szkieletowe metropolitalne, sieci dostępowe, zdecydowana większość istniejących kabli światłowodowych napowietrznych/rurowych Okablowanie wewnętrzne FTTH, okablowanie o wysokiej gęstości w centrach danych, instalacje w wąskich przestrzeniach, takie jak narożniki i kanały kablowe Sieci szkieletowe o bardzo dużym zasięgu, międzywojewódzkie sieci transmisji optycznej, odcinki lądowania kabli podmorskich
Względny poziom kosztów Najniższy Nieco wyższy niż G.652 Najwyższy
Kod koloru włókna
Pozycja 1 2 3 4 5 6
Kolor Niebieski Pomarańczowy Zielony Brązowy Szary Biały
Pozycja 7 8 9 10 11 12
Kolor Czerwony Czarny Żółty Fioletowy Różowy Cyjan
Usługa OEM / ODM

Jeśli chcesz wyświetlić własne logo marki na towarach — na przykład na kablu, torbie opakowaniowej, etykiecie lub gdziekolwiek indziej — nie ma problemu. Nasza usługa OEM i ODM jest zawsze gotowa, aby sprostać Twoim wymaganiom.

Custom OEM branding options for ADSS fiber optic cable, including cable printing, packaging bags and labels
Dostępne niestandardowe znakowanie OEM/ODM na kablu, opakowaniu i etykietach.

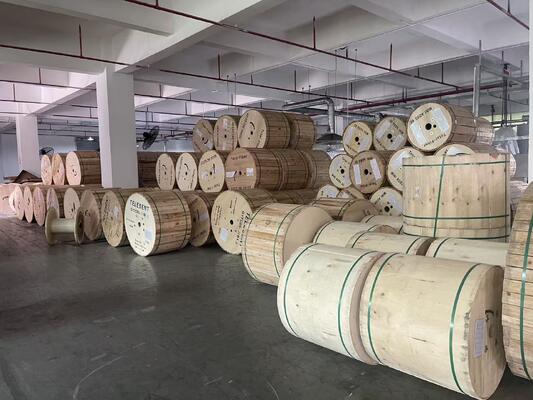

Pakowanie i wysyłka
Pakowanie

Standardowe opakowanie eksportowe: karton, skrzynia drewniana lub paleta drewniana.

Wysyłka
  • Ekspres międzynarodowy, taki jak UPS, TNT, DHL itp.
  • Lotniczy międzynarodowy: CA, AA, EA itp.
  • Morski
