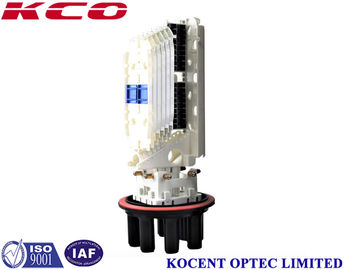

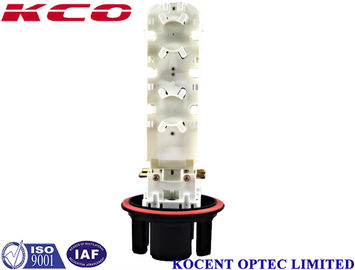

1 w 6 Out Dome Typ Fiber Optic Splice Closure z pojemnością 288 rdzeni Fiber Optic Joint Box dla sieci PLC Splitter
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | KCO, Kocent Optec Limited |
| Orzecznictwo | iSO9001, RoHS |
| Numer modelu | KCO-05A-32 |
| Minimalne zamówienie | Negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Karton, drewniana paleta |
| Czas dostawy | 5 ~ 14 dni roboczych |
| Zasady płatności | T/T, akredytywa |
| Możliwość Supply | 5000 sztuk / tydzień |
Szczegóły Produktu
| Typ | Typ kopuły, Typ poziomy | Porty kablowe | 1 na 6 wyjść |
|---|---|---|---|
| Średnica kabla | 8.0 ~ 22.0 mm | min. pojemność | 12 rdzeni |
| maksymalna pojemność | 288 rdzeni | Tworzywo | PPR, ABS, PC, PP |
| Podkreślić | fiber optic joint closure,fibre optic splice closure |
||
opis produktu
Przegląd produktu
KCO-05A-32 to hermetyczna skrzynka do spawania światłowodów typu kopułowego, przeznaczona do konfiguracji rozdzielaczy PLC 1×32 i 2×32. Ta skrzynka połączeniowa z klasą szczelności IP67 zapewnia solidną ochronę spawów światłowodowych w wymagających warunkach zewnętrznych i przemysłowych. Wykonana z tworzywa ABS lub PP, mieści do 288 rdzeni światłowodowych w maksymalnie 6 tackach spawów, z 1 portem wejściowym i 6 portami wyjściowymi dla kabli.
Kluczowe specyfikacje
Numer części
KCO-05A-32
Nazwa produktu
Skrzynka do spawania światłowodów z rozdzielaczem
Wymiary
505 × 200 mm
Waga
Ok. 5,0 kg
Porty wejściowe kabla
1 port
Porty wyjściowe kabla
6 portów
Pojemność światłowodów
288 rdzeni
Liczba tac spawów
Maks. 6 tac
Kompatybilne rozdzielacze
1×2, 1×4, 1×8, 1×12, 1×16, 1×24, 1×32
Materiał
Tworzywo ABS / PP
Zakres średnicy kabla
7,0 – 22,0 mm
Klasa wodoodporności
IP67
Temperatura pracy
−30 °C do 60 °C
Pakowanie
6 szt. / karton
Rozmiar opakowania
58 × 68 × 45 cm
Procedura instalacji
- Wybierz pętlę kablową o odpowiedniej średnicy zewnętrznej i przeprowadź ją przez kabel światłowodowy. Zdejmij izolację kabla, usuń zewnętrzne i wewnętrzne osłony oraz luźną rurkę termokurczliwą, a następnie zmyj smar wypełniający, pozostawiając 1,1–1,6 m światłowodu i 30–50 mm odsłoniętego rdzenia stalowego.
- Przymocuj kartę dociskową kabla i kabel wraz ze stalowym rdzeniem wzmacniającym kabel. Jeśli średnica kabla jest mniejsza niż 10 mm, najpierw zwiąż punkt mocowania kabla taśmą klejącą, aż średnica osiągnie 12 mm, a następnie go zabezpiecz.
- Wprowadź światłowód do tacy do topienia i łączenia. Zamocuj rurkę termokurczliwą i rurkę do topienia na jednym z łączonych światłowodów. Po stopieniu i połączeniu światłowodu przesuń rurkę termokurczliwą i rurkę do topienia, zamocuj wzmocniony rdzeń ze stali nierdzewnej (lub kwarcu), upewniając się, że punkt połączenia znajduje się pośrodku rurki osłonowej. Podgrzej rurkę, aby stopić obie w jedną całość. Umieść zabezpieczone połączenie w tacy do układania światłowodów (jedna taca może pomieścić 12 rdzeni).
- Pozostałe światłowody ułóż równomiernie w tacy do topienia i łączenia, a nawinięte światłowody zabezpiecz opaskami nylonowymi. Używaj tac od dołu do góry. Po połączeniu wszystkich światłowodów zakryj górną warstwę i zabezpiecz ją.
- Ustaw obudowę i zainstaluj przewód uziemiający zgodnie z planem projektu.
- Uszczelnij uchwyt kabla w pobliżu wlotu skrzynki spawów oraz połączenie pierścieni kablowych taśmą uszczelniającą. Zamknij nieużywane wloty za pomocą zatyczek, uszczelniając odsłonięte wklęsłe części zatyczek taśmą. Włóż paski uszczelniające do rowka uszczelniającego po bokach obudowy i nałóż smar na wklęsłą część wlotu korpusu między dwiema połówkami obudowy. Zamknij obie połówki obudowy i dokręć śrubami ze stali nierdzewnej, stosując zrównoważoną siłę.
- Ustaw i zamocuj narzędzie do zawieszania zgodnie z wymaganiami układania.

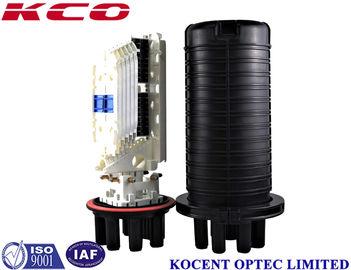

Zdjęcie produktu
Główne komponenty
| Nr | Nazwa komponentu | Ilość | Zastosowanie | Uwagi |
|---|---|---|---|---|
| 1 | Pokrywa FOSC | 1 sztuka | Chroni spawy kabli światłowodowych w całości | — |
| 2 | Taca spawów światłowodowych (FOST) | Maks. 6 tac (luźne); Maks. 4 tace (taśmowe) | Mocuje osłonę termokurczliwą i utrzymuje światłowody | Nadaje się do: luźnych 12/24 rdzeni; taśmowych 6 sztuk |
| 3 | Taca na światłowody | 1 sztuka | Utrzymuje światłowody z powłoką ochronną | — |
| 4 | Podstawa | 1 zestaw | Mocuje strukturę wewnętrzną i zewnętrzną | — |
| 5 | Pierścień plastikowy | 1 zestaw | Mocuje pokrywę FOSC do podstawy | — |
| 6 | Złączka uszczelniająca | 1 sztuka | Uszczelnia między pokrywą FOSC a podstawą | — |
| 7 | Zawór do testowania ciśnienia | 1 zestaw | Używany do testowania ciśnienia i szczelności po wstrzyknięciu powietrza | Konfiguracja zgodnie z wymaganiami |
| 8 | Urządzenie do uziemienia | 1 zestaw | Odrowadza metalowe części kabli światłowodowych w FOSC do połączenia uziemiającego | Konfiguracja zgodnie z wymaganiami |
Usługi OEM / ODM
Dostępne jest niestandardowe znakowanie towarów, w tym kabli, toreb opakowaniowych, etykiet i innych powierzchni. Nasze usługi OEM i ODM są zawsze gotowe, aby sprostać Twoim wymaganiom.
Pakowanie i wysyłka
Pakowanie
Stosowane jest standardowe opakowanie eksportowe: karton, drewniana skrzynia lub drewniana paleta.
Wysyłka
- Ekspres międzynarodowy: UPS, TNT, DHL itp.
- Międzynarodowy transport lotniczy: CA, AA, EA itp.
- Drogą morską
