256 rdzeniowe, wodoodporne IP67, poziome zamknięcie spawania światłowodów, skrzynka połączeń światłowodowych

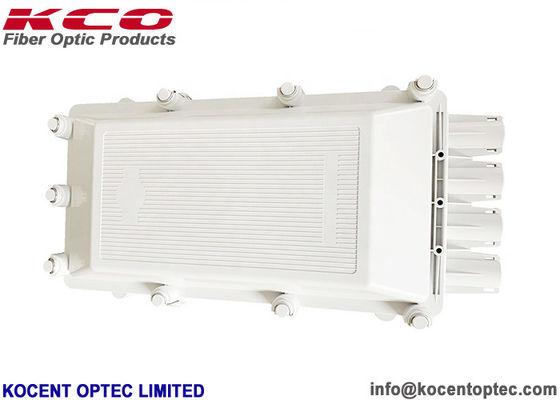

KCO-GJS04256 to pozioma skrzynka połączeniowa do montażu na ścianie, zaprojektowana jako uniwersalna skrzynka przyłączeniowa dla światłowodów średniej pojemności. Umożliwia ciągłość i segregację włókien w instalacjach sieci optycznych zasilających i transmisyjnych. Obudowa zapewnia ciągłość mechaniczną elementów rozciągających kabel, jednocześnie chroniąc włókna, złącza i urządzenia optyczne, a także ułatwia zorganizowane zarządzanie złączami i przechowywanie nadmiaru włókien.

Z czterema portami kablowymi i maksymalną pojemnością złączy 256 włókien na ośmiu tackach, skrzynka jest hermetyczna i posiada stopień ochrony IP67 do instalacji zewnętrznych i wewnętrznych. Nadaje się do domków z bali, studzienek, ścian, słupów i galerii kablowych.

• Zaawansowana wewnętrzna konstrukcja zapewnia brak tłumienia włókien.
• Przestronne wnętrze do zwijania i przechowywania włókien.
• Tacki na złącza światłowodowe typu flip dla łatwego dostępu.
• Promień krzywizny zgodny z międzynarodowymi standardami.
• Łatwe i szybkie dodawanie lub usuwanie tackek na złącza.
• Innowacyjne elastyczne zintegrowane uszczelnienie.
• Materiał PC do części plastikowych i doskonała stal do zewnętrznych elementów złącznych i konstrukcyjnych.
• Konstrukcja wielokrotnego użytku z możliwością rozbudowy pojemności do wielokrotnego otwierania.
• Obsługuje elektryczne podłączanie i odłączanie kabli światłowodowych.

• Cztery niezależne punkty dostępu do kabli na jednym końcu, każdy umożliwiający indywidualne wprowadzenie co najmniej dwóch wielowłóknowych kabli średniej pojemności (podwójne wejścia) i do sześciu optycznych kabli małej pojemności (7 mm).
• Pokrywa zamykająca jest w pełni zmontowana i zdejmowalna bez specjalnych narzędzi dzięki hermetycznemu uszczelnieniu typu klipsowego.

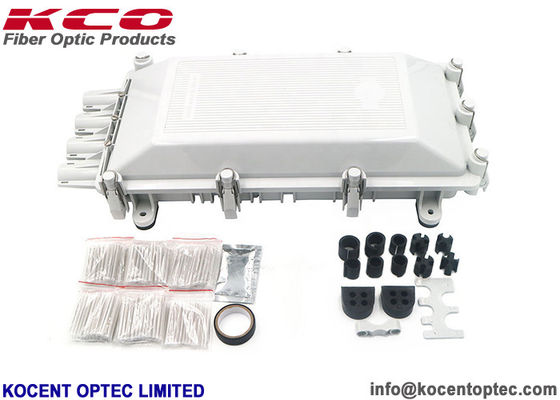

• Uszczelnienie wejścia kabla wykorzystuje gumowe uszczelki z wstępnie wyciętymi otworami.
• Zakres średnic wejścia/wyjścia kabla od 22 mm do 7 mm; maksymalnie 256 złączy światłowodowych (podwójna warstwa).

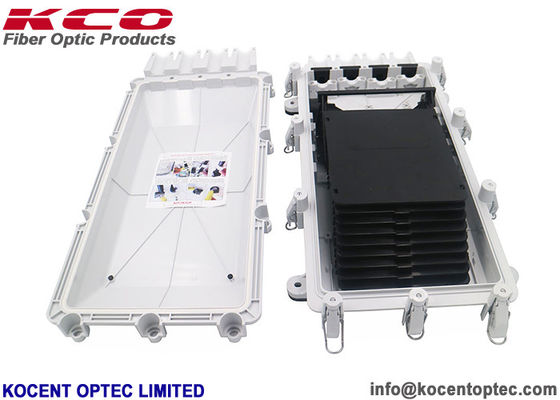

• Prostokątne, szerokie, łatwo dostępne tacki na złącza z wysuwanymi zakładkami dla lepszego przechowywania włókien do 32 włókien (podwójna warstwa). Zarówno blok wspierający, jak i poszczególne tacki obracają się o 90° i blokują się w ustalonych pozycjach, ułatwiając instalację.
• Skrzynki można otwierać, zamykać i manipulować nimi bez przerywania działających obwodów, umożliwiając łączenie i segregację kabli bez przecinania wszystkich włókien, a także odpowiednie przechowywanie pozostałych tub i włókien.
• Obciążenie rozciągające osiowe na kabel: > D / 45 mm × 1000 N (D = średnica kabla), 1 godzina na kabel; przemieszczenie kabla< 3 mm.
• Zginanie na kabel: maksymalne zgięcie 30° przy 500 N; siła przyłożona 400 mm od końca uszczelnienia; 5 cykli na kabel.
• Moment obrotowy kabla: maksymalnie 90° przy 50 N; siła przyłożona 400 mm od końca uszczelnienia; 5 cykli na kabel.
• Częstotliwość wibracji: 10 do 15 Hz; prędkość jedna oktawa na minutę; cykl sinusoidalny z amplitudą 3 mm (6 mm od szczytu do szczytu); kabel zamocowany 500 mm od końca uszczelnienia; czas trwania 2 godziny na oś.
• Obciążenie statyczne > 1000 N (25 cm², 10 min).
• Temperatura pracy: −25 °C do +70 °C.
• Ochrona przed uderzeniami mechanicznymi: IK09 (20 J).
• Po zamknięciu skrzynka jest całkowicie hermetyczna i odporna na warunki zewnętrzne ze stopniem ochrony IP68.
• Materiały zaprojektowane z myślą o minimalnym okresie użytkowania wynoszącym 20 lat.

Dostępne jest niestandardowe znakowanie towarów, w tym kabli, toreb opakowaniowych, etykiet i innych powierzchni. Usługi OEM i ODM są zawsze gotowe, aby sprostać Twoim wymaganiom.

• Standardowe opakowanie eksportowe.
• Dostępne opcje: karton, drewniana skrzynia lub drewniana paleta.

• Ekspres międzynarodowy: UPS, TNT, DHL itp.
• Międzynarodowy transport lotniczy: CA, AA, EA itp.
• Morskie.
