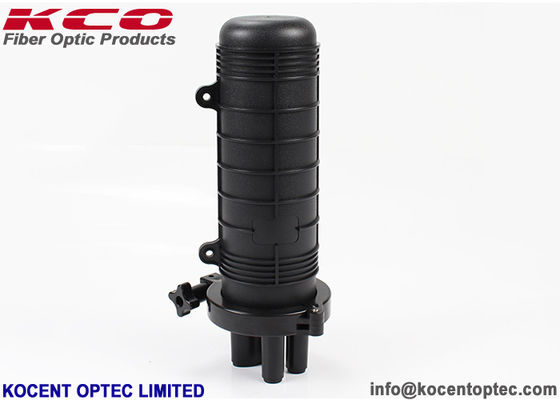

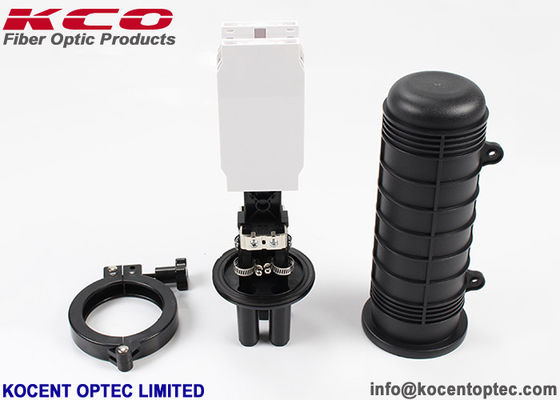

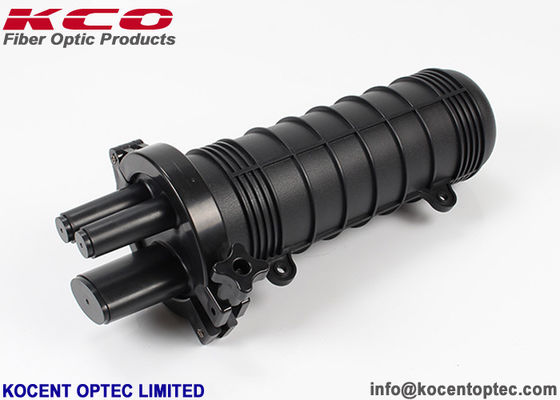

KCO-H12-48SZ to mini światłowodowa skrzynka połączeniowa o stopniu ochrony IP68, przeznaczona do pionowego montażu typu kopułkowego. Obsługując 6, 12 lub 24 rdzenie z konfiguracją kabli 1-wejściową / 2-wyjściową, zapewnia niezawodną ochronę zewnętrznych połączeń światłowodowych w trudnych warunkach.

• Nazwa produktu: Mini rozmiar światłowodowej skrzynki połączeniowej
• Typ: Typ kopułkowy / Typ pionowy
• Numer części: KCO-H12-48SZ
• Rozmiar: 330 × 80 mm
• Waga: 0,9 kg
• Porty wejściowe kabla: 1
• Porty wyjściowe kabla: 2
• Pojemność światłowodów: 24 rdzenie
• Numer tacki spawów: Maks. 2 tacki
• Materiał: Tworzywo PC / ABS / PP
• Średnica kabla: 2,0–18,0 mm
• Temperatura pracy: -30 °C do 60 °C
• Instalacja: Montaż na słupie, napowietrzny, podziemny, w rurociągu
• Zastosowanie: Zewnętrzne
• Stopień wodoodporności: IP68
• Okres użytkowania: >25 lat

Seria skrzynek połączeniowych kabli światłowodowych jest produkowana z wysokiej jakości tworzyw sztucznych przy użyciu naukowo opracowanego procesu formowania wtryskowego. Ta konstrukcja skutecznie przeciwdziała starzeniu spowodowanemu przez ciepło, zimno, światło, tlen i narażenie na działanie mikroorganizmów, jednocześnie zapewniając doskonałą wytrzymałość mechaniczną. Wytrzymała obudowa i główne elementy konstrukcyjne wytrzymują trudne temperatury otoczenia.

Obudowa zapewnia ochronę przed wodą, wibracjami, uderzeniami, naprężeniami kabla i zniekształceniami, dzięki czemu jest adaptowalna do naturalnych środowisk w każdym kraju. Precyzyjnie zaprojektowana z wysokiej jakości ocynkowanych części metalowych i starannego, racjonalnego projektu konstrukcyjnego, zapewnia wysokiej jakości transmisję głosu, obrazu i danych.

• Doskonała wydajność mechaniczna
• Doskonała odporność na starzenie
• Wysoka szczelność, odporność na wilgoć i przepięcia
• Nadaje się do układania kabli napowietrznych, bezpośredniego zakopywania lub instalacji w rurociągach
• Kanały wejściowe i wyjściowe konfigurowalne od dwóch do sześciu

• Sieci FTTX (FTTP, FTTH, FTTN, FTTC)
• Sieci lokalne (LAN)
• Urządzenia testowe
• Systemy CATV
• Analogowe i cyfrowe pasywne sieci optyczne (PON)

1. Rozciąganie: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa, skrzynka wytrzymuje obciążenie osiowe 1000 N przez 1 minutę bez zmiany ciśnienia powietrza.
2. Spłaszczanie: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa, skrzynka wytrzymuje poziome ciśnienie równomierne 2000 N/10 cm; rura wytrzymuje 600 N/10 cm bez zmiany ciśnienia powietrza.
3. Uderzenie: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa, stalowa kula o masie 1 kg upuszczona z wysokości 1,6 m uderza w skrzynkę trzykrotnie; skrzynka nie pęka, a ciśnienie pozostaje niezmienione.
4. Zginanie: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa, przy obciążeniu 150 N i kącie zginania ±45° przez 10 cykli, nie występuje zmiana ciśnienia powietrza.
5. Skręcanie: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa, przy momencie obrotowym 50 N·m i kącie skrętu +90° przez 10 cykli, nie występuje zmiana ciśnienia powietrza.
6. Wydajność uszczelniania: Przy ciśnieniu gazu 100 kPa ± 5 kPa, zanurzenie w kąpieli wodnej przez 15 minut nie wykazuje bąbelków; brak zmian po 24 godzinach pod ciśnieniem.
7. Rezystancja izolacji: Na głębokości 1,5 m wody po 24-godzinnym zanurzeniu, rezystancja izolacji ≥ 2 × 10⁴ MΩ.
8. Wytrzymałość napięciowa: Na głębokości 1,5 m wody po 24-godzinnym zanurzeniu, 15 kV DC przez 1 minutę bez przebicia lub łuku.
9. Test wysokotemperaturowy: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa w temperaturze +60 °C przez 2 godziny, skrzynka nie wykazuje deformacji ani wycieków.
10. Test niskotemperaturowy: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa w temperaturze -40 °C przez 2 godziny, skrzynka nie wykazuje deformacji ani wycieków.
11. Test cyklu temperaturowego: Po uszczelnieniu i napompowaniu do 60 kPa ± 5 kPa, przy stałej temperaturze -40 °C przez 2 godziny na punkt przez trzy cykle, amplituda spadku ciśnienia ≤ 5 kPa.
